检测与转换(传感器)技术实验台

检测与转换(传感器)技术实验台
[名称]:检测与转换(传感器)技术实验台
[规格型号]:DB-222A
[产品价格]:
[参数下载]:请联系客服
[联系电话]:021-36334717
[QQ]:
点击这里给我发消息点击这里给我发消息
欢迎关注我公司产品

产品详情

概述:
DB-222A检测与转换(传感器)技术实验台是本公司多年生产传感器教学设备为基础,为适应不同类别、不同层次的专业需要。推出了模块化新产品。可完成“传感器原理与应用”、“自动检测技术”、“工业自动化仪表与控制”、“非电量电测技术”、“传
感器与测控技术”等课程的教学实验。为各高等院校、中专与职业技术学院等新建或扩建实验室,迅速开设实验课提供了理想的实验室设备。(电脑自备)

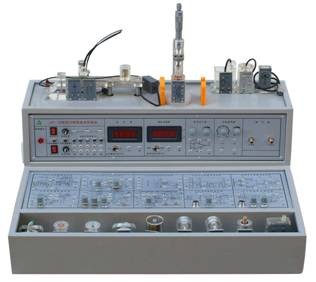

传感器实验台
主要技术与功能:
1、输入电源:单相三线AC220V±10%  50Hz
2、工作环境:温度-10℃~+40℃
3、相对湿度<85%(25℃) 海拔<4000m
4、装置容量:<0.3kVA、
5、外型尺寸:610×500×400mm
6、实验台提供直流稳压电源:±5V、±15V,具有短路保护功能。
7、低频信号发生器:1Hz-30Hz输出连续可调,Vp-p值10V,最大输出电流0.5A。
8、差动放大器:通频带0-10KHz,可接成同相、反相、差动结构,增益为1-150倍的直流放大器。
9、数字式电压表:三位半显示,量程±2V、±20V,输入阻抗100KΩ,精度1%。
10、数字式频率/转速表:由四只数码管,2只发光管组成,输入阻抗100KΩ,精度1%。频率测量范围1-9999 Hz,转速测量范围1-9999rpm。
11、机械式压力表:0-40Kpa,精度2%。
数据采集卡及处理软件:
数据采集工作12位AD转换、分辨率由1/22048,采样周期1m-100ms,采样速度可选择,即可单次采样亦能连续采样。USB、RS-232接口,与计算机串行工作。提供的处理软件有良好的计算机界面,可以进行实验项目选择与编辑、数据采集、特性曲线的分析、比较、文件存取、打印等。


实验台特点:
1、 传感器外壳采用进口透明有机玻璃与硬聚氯制做,内部装置各种精密传感器。
2、 每种传感器每个独立,传感器上印有原理图与接线口,给学生做实验时快捷方便,而且老师可以带到课堂上讲课用。
3、 传感器转换电路板采用模块式结构,模块上印有转换原理图与接线口。
4、 学校选购可根据要求增减实验项目,实验项目还可以根据新产品的开发不断拓展。

传感器种类及技术指标:


序号 实 验 模 块 传 感 器 名 称 量 程 精 度
1 电阻霍尔式传感器模块 电阻式传感器 ± 2mm ± 1.5%
2 霍尔式传感器 ≥ 2mm 0.1%
3 电容式传感器模块 电容式传感器 ± 5mm ± 2%
4 电感式传感器模块 电感式传感器 ± 5mm ± 2%
5 光电式传感器模块 光电式传感器 0-2400转/分 ≤ 1.5%
6 涡流式传感器模块 涡流式传感器 ≥ 2mm ± 3%
7 温度式传感器模块 温度式传感器 0-80℃ ± 2%
8 压电式加速度传感器模块 磁电式传感器   0 .5V/m
9 光纤式传感器模块 压电式加速度传器 1-30Hz ± 2%/s
10 压力传感器模块 光纤式传感器 ≥1.5mm ± 1.5%
11 低频振荡器模块 压力传感器 0-50kpa ± 2%
12 差动放大器模块 气敏传感器 50-200ppm
13   湿敏传感器 10-95%RH ± 5%
14   霍尔式测速传感器 0-2400 转/分 ± 1.5%
15   涡流测速传感器 0-2400转/分 ≤ 1.5%
16   磁电测转速传感器 0-2400转/分 ≤ 1.5%
17   转速传感器 0-2400转/分 ≤ 1.5%

传感器实验内容如下:
 带*为实验为思考实验

  实验一 电阻式传感器的单臂电桥性能实验
  实验二 电阻式传感器的半桥性能实验
  实验三 电阻式传感器的全桥性能实验
  实验四 电阻式传感器的单臂、半桥和全桥的比较实验
  实验五 电阻式传感器的振动实验*
  实验六 电阻式传感器的电子秤实验*
  实验七 变面积式电容传感器特性实验
  实验八 差动式电容传感器特性实验
  实验九 电容传感器的振动实验*
  实验十 电容传感器的电子秤实验*
  实验十一 差动变压器的特性实验
  实验十二 自感式差动变压器的特性实验
  实验十三 差动变压器的性能实验
  实验十四 激励频率对差动变压器特性的影响
  实验十五 差动变压器的振动实验*
  实验十六 差动变压器的电子秤实验*
  实验十七 光电式传感器的转速测量实验
  实验十八 光电式传感器的旋转方向测量实验
  实验十九 接近式霍尔传感器实验
  实验二十 霍尔传感器的转速测量实验
  实验二十一 霍尔传感器的振动测量实验
  实验二十二 涡流传感器的位移特性实验
  实验二十三 被测体材质对涡流传感器特性的影响实验
  实验二十四 涡流式传感器的振动实验
  实验二十五 涡流式传感器的转速测量实验
  实验二十六 温度传感器及温度控制实验(AD590)
  实验二十七 磁电式传感器的特性实验
  实验二十八 磁电式传感器的转速测量实验
  实验二十九 磁电式传感器的应用实验*
  实验三十 压电加速度式传感器的特性实验
  实验三十一 光纤传感器的位移特性实验
  实验三十二 光纤传感器的振动实验
  实验三十三 光纤传感器的转速测量实验
  实验三十四 压阻式压力传感器的特性实验
  实验三十五 压阻式压力传感器的差压测量实验*
  实验三十六 超声波传感器的位移特性实验
  实验三十七 超声波传感器的应用实验*
  实验三十八 气敏传感器的原理实验
  实验三十九 湿度式传感器原理实验
