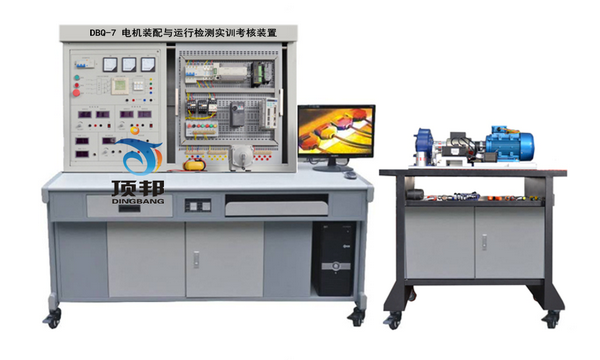

电机装配与运行检测实训考核装置

电机装配与运行检测实训考核装置
[名称]:电机装配与运行检测实训考核装置
[规格型号]:DBQ-7
[产品价格]:
[参数下载]:请联系客服
[联系电话]:021-36334717
[QQ]:
点击这里给我发消息点击这里给我发消息
欢迎关注我公司产品

产品详情

电机装配与运行检测实训考核装置

概述
电机装配与运行检测实训考核装置是一种新型的电机实验台,同时具备了三相异步电动机、步进电机、伺服电机等多种电机的实验功能。且采用数字化检测手段,更直观地反应了电机控制的过程,强化了多种电机制作和电气控制(拖动)方式,是一款可满足多层次教学的实训考核设备。适合高职、高专、中等职业院校开设的相关专业的教学与技能实训。同时该实训装置还可作为技工学校、职教中心、职业资格鉴定站进行技能实训与技能鉴定的考核装置。
装置特点
1、安全性强:各电源输出、各测量仪表均有可靠的保护功能,具有完善、可靠的人身安全保护体系。
2、适应性强:能满足各类学校相应课程的实验教学,深度和广度可根据需要作灵活调整,普及与提高可根据教学的进程作有机的结合。
3、科学性强:采用高精度智能化数据测量,实验仪表采用指针式、数字式等多种形式,测量数据精度高。还可以利用计算机与其联网,通过组态软件在计算机组态,完成对实验装置的远程监控。
4、综合性强:同时提供多种交流与直流电机,在一个实验平台上即可完成多种电机控制实验。节省实验用房,安装方便灵活。
5、配套性强:从仪器仪表、专用电源、电机装配工具到实验连接专用导线等均配套齐全,仪器仪表、部件的性能、规格等均密切结合实验的需要进行配套。
技术性能
输入电源:三相四线(或三相五线)~380V±10%  50Hz
整机功率:≤1 KVA
3、工作环境:温度-10℃~+40℃  相对湿度<85%(25℃) 海拔<4000m
4、、外形尺寸:展开:1850mm×700mm×1650mm(长×宽×高)
5、、安全保护:具有漏电压、漏电流保护装置,安全符合国家标准
结构功能特点
实训装置台采用电源控制及采集
电源控制操作箱
采用抽屉式结构,平时可推进藏于实训装置内,电源控制操作箱提供整台实验装置所需的各种电源和检测仪表。包含以下几部分
1、交流电源保护装置
(1)三相四线电源经漏电保护器和短路保护装置,由接触器通过起、停按钮进行操作,输出到面板的安全连接插座
(2)短路保护:当面板U、V、W输出出现短路现象,保护装置将断开接触器,并发出声光报警。故障排除复位后方可重新启动
2、交流电源
(1)三相可调交流电源,通过6KVA三相同轴自耦调压器进行调压,可输出三相0~450V。可调交流电源输出处设有过流保护。
(2)输出三相交流220V专用电源,供外部设备使用。
3、直流电源
(1)提供两路可调直流电源为DC 30~220V/2A,并带过载、短路保护功能;配有专用数显表对输出电压电流进行显示。
(2)5V/2A、24V/6A稳压直流电源各一组,还有短路保护功能。
(3)0-1A稳流电源一组,用于对磁粉制动器控制。
4、测量仪表
(1)智能数字多功能交流仪表(一只)
液晶显示,多功能电力仪表能高精度测量显示三相电网系统中常用的电量参数,如三相电压电流、有功功率、无功功率、频率功率因素数等,具有显示直观,精度高,稳定性好,抗震动等优点。功率表精度为0.5级,电压、电流量程分别为450V、15A。
(2)指针式交流电流表(三只):量程0-10A用于监视三相可调电源电流。
数显直流电压表(两只):
测量范围:0-1000V, 设置2V/20V/200V/1000V四档量程,具有量程自动切换,超量程自动报警功能。
2.7寸TFT液晶屏显示四位测量值,具有超量程提示功能。
测量精度:±0.5%+2。
抽样率:5次/秒
工作温度范围:-20℃~+50℃。
上位机具有实时监视及关断功能。
数显直流电流表(两只):
测量范围:0-5A,设置 2mA/20mA/200mA/5A四档量程,具有量程自动切换,超量程报警功能。
2.7寸TFT液晶屏显示四位测量值,超量程提示。
测量精度:±0.5%+2。
抽样率:5次/秒
工作温度范围:-20℃~+50℃。
上位机具有实时监视及关断功能。
(5)数显直流电流表(一只):量程0-1A,用于监视稳流源输出值。
(5)数显转速表(一只):量程0-9999r/min,显示转速传感器测量的转速值
(6)数显转矩表一只(一只):量程20N.M,用于显示转矩传感器测量值
电机机械载体
电机机械载体是采用钢结构,由原动电机通过弹性联轴器、传动轴等不同的连接机构与扭矩传感器对接,通过磁粉制动器对原动机进行加载。主包含以下部件:
无刷直流电动机500W、他励直流电动机123W、磁粉制动器20Nm、动态扭矩传感器20Nm、三相鼠笼式异步电动机370W、两相步进电机、伺服电机SGDV-2R8A01
安装工具与辅助器材
包括工具箱、一字螺丝刀、十字螺丝刀、自动剥线钳、斜口钳、尖嘴钳、压线钳、压线钳、插针、冷压插子、游标卡尺、橡皮锤、兆欧表、钢角尺、内六角扳手、锉刀、钢直尺、开口扳手、活扳手、导轨C45、绝缘垫等。
电机控制器件
包括直流无刷电机控制板、变频器0.75KW、触摸屏6AV6 648-0BC11-3AX0、可编程控制器 FX3U-32MT/ES-A、扩展模块 FX2N-16EYR、步进电机驱动器2M530、伺服驱动器 SGDV-2R8A01A、无刷直流电机驱动器BL-2203C、3P空气开关6A、熔断器3P、交流接触器CJX2-0910 220V、热继电器、辅助触头组F4-22、辅助触头组F5-T2
辅助触头组F5-D2
基本实训功列举
三相电流的测量;
电力综合显示仪表的使用;
转速表、转矩表的使用;
三相异步电动机直接起动、停车的控制电路连接;
接触器联锁的三相交流异步电动机正、反转控制电路的连接;
按钮联锁的三相交流异步电动机正、反转控制电路的连接;
按钮、接触器联锁的三相交流异步电动机正、反转控制电路的连接;
三相交流异步电动机Y-△(时间继电器切换)启动控制电路的连接;
直流他励电动机的启停控制控制
直流他励电动机的正反转控制;
步进电机的控制;
步进驱动器的参数设置;
步进电机的PLC开环控制;
交流伺服电机的控制;
交流伺服驱动器的参数设置;
交流伺服电机的PLC半闭环控制;
无刷直流电机驱动器参数设置;
无刷直流电机的控制;
速度传感器的使用
扭矩传感器的使用
磁粉制动器的使用
变频器面板功能参数设置和操作实训;
变频器对电机点动控制、启停控制;
电机转速多段控制;
工频、变频切换控制;
基于模拟量控制的电机开环调速;
基于面板操作的电机开环调速;
变频器的保护和报警功能实训;
基于PLC的变频器开环调速;
PLC控制电机顺序启动;
PLC控制三相异步电动机Y-△启动电路;
触摸屏的参数设置;
触摸屏的编程;
触摸屏、PLC、变频器的综合实训;
各电动机的转速、力矩、功率测量与控制;
电机空载性能测试;
电机机械特性测试;
电机工作特性测试;
电机堵转性能测试
电机机械装调实训;
电机特性曲线绘制
设备配置


序号名称规格及参考型号数量
1电机装配与运行检测实训装置
1台
2电机装配与运行检测实训装置机械载体
1套
3三相异步电动机YS71241台
4磁粉制动器20Nm1台
5动态扭矩传感器20Nm1台
6步进电机2S56Q-029761台
7伺服电机SGDV-2R8A011台
8无刷直流电机92BL-5015H1-LK-B1台
9直流他励电动机110SZ02A11台
10按钮指示灯单元
1块
11变频器V1001只
12触摸屏6AV6 648-0BC11-3AX01台
13可编程控制器FX3U-32MT/ES-A1只
14扩展模块FX2N-16EYR1只
15步进电机驱动器2M530 V4.31只
16伺服驱动器SGDV-2R8A01A1只
17无刷直流电机驱动器BL-2203C1只
18空气开关3P6A 3P1只
19熔断器RT18-32 3P2只
20熔断器芯R015  6A6只
21交流接触器CJX2-0910 220V4只
22热继电器JR36-20 1.5-2.4A1只
23辅助触头组F4-223只
24辅助触头组F5-T2 0.1S-30S1只
25辅助触头组F5-D2 0.1S-30S1只
26接线端子TB-15126只

配套工具

1工具箱
1只
2一字螺丝刀3×7.5mm1把
3十字螺丝刀3寸1把
4一字螺丝刀
1把
5十字螺丝刀3×7.5mm1把
6自动剥线钳
1把
7斜口钳
1把
8尖嘴钳6寸1把
9压线钳HS-06WF1把
10压线钳HS-30J1把
11插针QE10081000只
12冷压插子SV 1.25-4100只
13游标卡尺0-150mm1把
14橡皮锤
1把
15兆欧表ZC25-41只
16钢角尺
1把
17内六角扳手BM-C91套
18锉刀(扁锉)8寸1把
19钢直尺300mm1把
20开口扳手(呆扳手)18-211把
21活扳手200*24 8"1把
22导轨C45C45 20cm3条
23铜棒32X160mm1只
24台虎钳QT-1001台
