全工况多功能型除湿系统实训装置

全工况多功能型除湿系统实训装置
[名称]:全工况多功能型除湿系统实训装置
[规格型号]:DB-JD99
[产品价格]:
[参数下载]:请联系客服
[联系电话]:021-36334717
[QQ]:
点击这里给我发消息点击这里给我发消息
欢迎关注我公司产品

产品详情


一、概 述
1、全工况多功能型除湿系统实训装置是采用冷冻式空气除湿原理,将空气冷冻至露点以下,再除去冷凝后的水分,最常见的方式有:风道式除湿。
2、
全工况多功能型除湿系统实训装置配置压缩机、第1风冷冷凝器、第2风冷冷凝器, 第1蒸发器、第1蒸发器,电磁阀和风管等真实部件,可测量压力、温度、湿度等过程参数。通过对本装置的实验,能使学生熟悉风道路式除湿机的空气处理过程,并得到热工测量和计算的基本训练。本装置适用于“制冷空调原理及应用”、“制冷空调技术”、“建筑电气控制技术”等课程的实验教学。
3、调温除湿机用蒸发器来给空气降温除湿,并回收系统的冷凝热,弥补空气中因为冷却除湿时散失的热量,是一种高效节能的除湿方式,已经广泛应用于国防工程、人防工程、烟草及石化行业、地铁车站、航天领域净化工程、实验室、电讯器材室、档案室、食品房、制药或胶片车间、特种玻璃制造、粮食、木材等的除湿干燥和高湿空间的除湿与温度控制等有除湿要求的场所。而我国气候类型多样,大部分地区冬夏温差大,热/冷/湿负荷随时间变化明显,传统的除湿干燥系统不能很好的满足实际的需要。
4、调温除湿机是提供一种可以在不同室内、外温度下对室内进行供热、制冷和除湿以满足室内温湿度要求的调温调湿方法及其设备,可以提高除湿调温系统的性能,扩大除湿调温系统的适用范围。

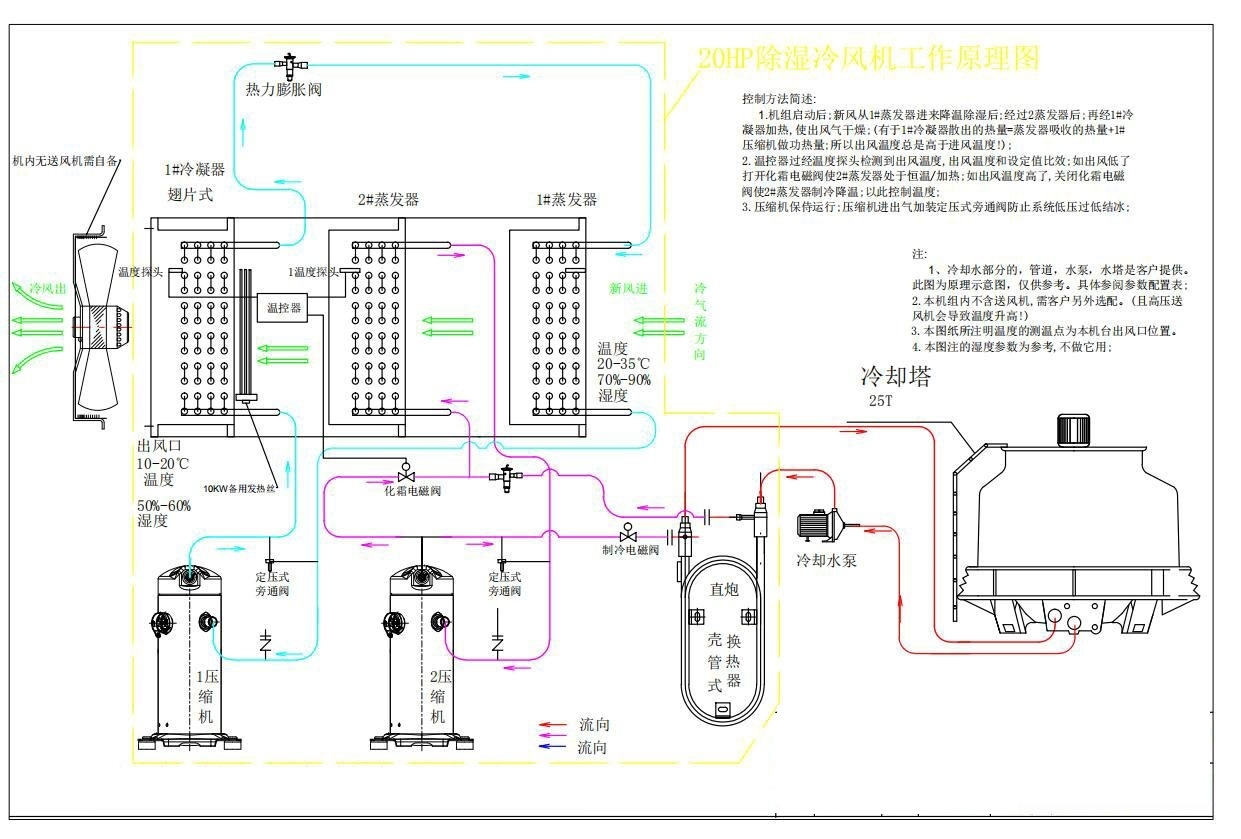

原理图

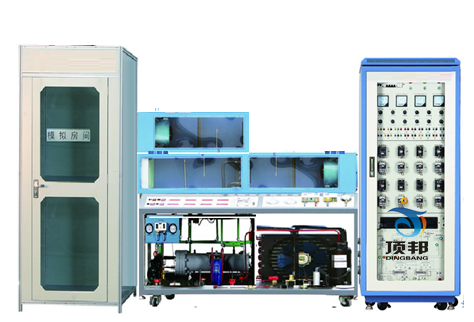

全工况多功能型除湿系统实训装置
图片仅供参考


 二、技术性能
输入电源:单相三线  AC220V±10%  50Hz
工作环境:温度-10℃~+40℃  相对湿度<85%(25℃)  海拔<4000m
制冷剂:R22
装置容量:<2.5kVA
重    量:100kg
外形尺寸:300cm×70cm×150cm

三、装置特点
1、安全保护齐全:设有电压型漏电保护、电流型漏电保护、过流保护、过载保护、接地保护,可对人身及设备进行有效保护
2、直观性好:装置直观展示了全工况多功能型除湿系统空气调节系统的结构,风道采用有机玻璃面板,可清楚地看到空气循环系统的组成部件
3、制冷系统:通过压缩机的运行→排气口排出高温高压的气体→进入冷凝器冷却→变成低温高压气体→通过毛细管截流→变成低温低压的液体→通过蒸发器蒸发吸热→回到压缩机变成低温低压的气体。如此循环往复。
  4、处理系统:在正常开机的情况下→通过风机的运行→潮湿的空气从进风口吸入→经过蒸发器→蒸发器将空气中的水份吸附在铝片上→变成干燥的空气→经过冷凝器散热→从出风口吹出。
5、调温除湿机是提供一种可以在不同室内、外温度下对室内进行供热、制冷和除湿以满足室内温湿度要求的管道式调温调湿方法及其设备,
*6、系统运行模式:由PLC系统控制组成调温除湿机具有:降温除湿、调温除湿、升温除湿、制热、自动除霜等运行模式。
  7、调节范围大:由于管道式调温除湿机具有多种不同的运行模式,从降温除湿到制热运行,提高了系统的制冷、制热、除湿的调节范围,能够满足不同冷/热/湿负荷的需求。
   8、调节精度高:管道式调温除湿机在通过运行模式转换来调节制冷量、制热量和除湿量,在每种运行模式下,以提高温湿度的调节精度。
  9、适用范围广:由于管道式调温除湿机具有多种运行模式,能够实现较大范围的制冷/制热/除湿的调节范围,室外换热器可以采用风冷或者水冷等形式,能够在不同地区使用,以满足全年运行冷/热/湿负荷的要求,以实现对空气温湿度的控制。
 10、自动控制:根据室内温湿度的设计要求,实时检测室内的温湿度、室外温度和系统的运行状态,根据室内温湿度的变化和室外温度条件,自动转换系统的运行模式,以保证室内的温湿度要求和系统安全运行。

四、配置及功能
1、控制台:采用双层亚光密纹喷塑结构,造型新颖。最上层布置空气循环系统,可直观展示空气处理机组结构;正面设有电源控制及测量仪表功能板。底部装有四个带刹车的万向轮,便于移动和固定。
2、交流电源:单相三线220V交流电源供电,经漏电保护器,通过启、停开关控制总电源
3、测量仪表4-20MA温湿度传感器2只,为了能够直观地读数,将各组温湿度信号取出温度测量范围为:-40℃~+120℃;湿度测量范围为:0%~100%
4、真空压力表2只(精度2.5级):量程分别为-0.1MPa~1.5MPa、-0.1MPa~3.5MPa分别实时测量制冷系统低压侧、高压侧压力。
5、压力控制器1只:实时监测制冷系统低压侧压力、当高压高于设定值或低压低于设定值时,控制器发出控制信号切断压缩机电源
6、空气处理机组:空气处理机包括粗效过滤器、表冷器、离心风机
7、制冷机组:由2匹全封闭压缩机、风冷冷凝器、水冷冷凝器干燥过滤器、毛细管、表冷器和加液阀组成, 第1风冷冷凝器、第2风冷冷凝器, 第1蒸发器、第1蒸发器,电磁阀和风管等真实部件.
8、除湿系统控制系统,由数据采集模块,传感器,电磁阀控制系统。控制柜和辅助电气。
9、触摸屏:彩色7寸国内知名品牌

六.实验项目
1、全工况多功能型除湿系统工作原理
2、全工况多功能型除湿系统空气调节运行工况实验
3、全工况多功能型除湿系统机组电气电路应用
4、触摸屏的应用
5、制冷系统工作原理
6、湿度传感器的应用
7、全工况多功能型除湿系统故障实训
8、除湿模式应用操作
9、调温除湿模式应用操作
10、升温除湿模式应用操作
11、制热模式应用操作
12、自动除霜应用操作

七.配置表

名称单位数量
冷却塔1
板换热器1
压缩机1
电磁阀1
PLC控制模块1
4-20MA温度传感器2
4-20M湿度传感器2
模拟量模块1
风机1
第一蒸发器1
第二蒸发器1
第一冷凝器1
压缩机2
膨胀阀1
高低压表2
膨胀阀2
